进口轴承的详细分类及用途
2014-10-24
来源:进口轴承技术部
点击数: 9525          作者:未知
  • 进口轴承的详细分类及主要用途:

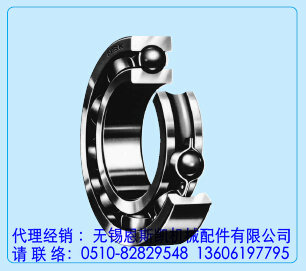

    1、深沟球轴承

    深沟球轴承单列球轴承进口轴承图片

    ******代表性的滚动轴承,用途广泛可承受径向负荷与双向轴向负荷,适用于高速旋转及要求低噪声、低振动的场合。

    带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂,外圈带止动环或凸缘的轴承,即容易轴向定位,又便于外壳内的安装,******负荷型轴承的尺寸与标准轴承相同,但内、外圈有一处装填槽,增加了装球数,提高了额定负荷。

    主要适用的保持架:钢板冲压保持架(波形、冠形…单列;S形…双列) 铜合金或酚醛树脂切制保持架、合成树脂成形保持架。

    主要用途:汽车:后轮、变速器、电气装置部件。电气:通用电动机、家用电器

    其他:仪表、内燃机、建筑机械、铁路车辆、装卸搬运机械、农业机械、各种产业机械。

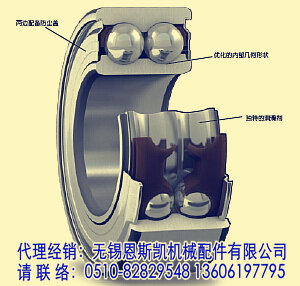

    2、角接触球轴承(单列球、双列球)

    角接触球轴承单列角接触球轴承进口轴承图片 双列角接触球轴承图片进口角接触球轴承图片

    套圈与球之间有接触角,标准的接触角为15°、30°和40°

    接触角越大轴向负荷能力也越大,接触角越小则越有利于高速旋转单列轴承可承受径向负荷与单向轴向负荷,DB组合、DF组合及双列轴承可承受径向负荷与双向轴向负荷DT组合适用单向轴向负荷较大,单个轴承的额定负荷不足的场合高速用ACH型轴承球径小、球数多,大多用于机床主轴,角接触球轴承适用于高速及高精度旋转结构上为背面组合的两个单列角接触球轴承共用内圈与外圈,可承受径向负荷与双向轴向负荷无装填槽轴承也有密封型。

    主要适用的保持架:钢板冲压保持架(碗形…单列;S形、冠形…双列) 铜合金或酚醛树脂切制保持架、合成树脂成形保持架

    主要用途:单列:机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。双列:油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。

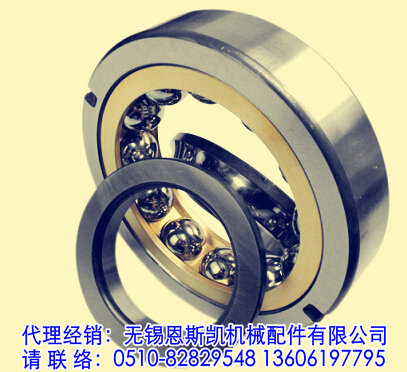

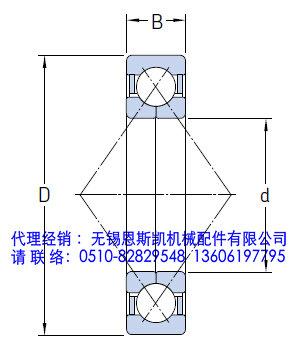

    3、四点接触球轴承

    四点接触球轴承单列球轴承进口轴承图片 四点角接触球轴承图片进口四点角接触球轴承图片

    可承受径向负荷与双向轴向负荷 单个轴承可代替正面组合或背面组合的角接触球轴承适用于承受纯轴向负荷或轴向负荷成份较大的合成负荷该类轴承承受任何方向的轴向负荷时都能形成其中的一个接触角(α),因此套圈与球总在任一接触线上的两面三刀点接触

    主要适用的保持架:铜合金切制保持架

    主要用途:飞机喷气式发动机、燃汽轮机。

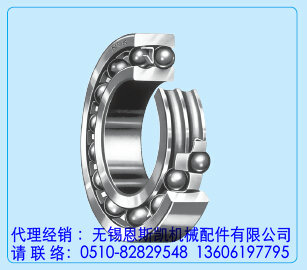

    4、调心球轴承(双列调心球轴承)

    调心球轴承双列调心球轴承进口轴承图片

    由于外圈滚道面呈球面,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正圆锥孔轴承通过使用紧固件可方便地安装在轴上钢板冲压保持架:菊形…12、13、22…2RS、23…2RS 葵形…22、23

    木工机械、纺织机械传动轴、立式带座调心轴承。

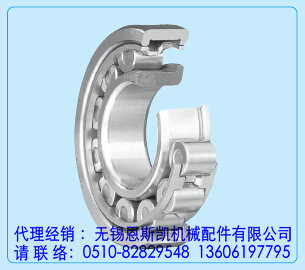

    5、圆柱滚子轴承(短圆柱滚子轴承)

    圆柱滚子轴承短圆柱滚子轴承进口轴承图片

    圆柱滚子与滚道呈线接触,径向负荷能力大,即适用于承受重负荷与冲击负荷,也适用于高速旋转 N型及NU型可轴向移动,能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化,最适应用作自由端轴承NJ型及NF型可承受一定程度的单向轴向负荷,NH型及NUP型可承受一定程度的双向轴向负荷内圈或外圈可分离,便于装拆NNU型及NN型抗径向负荷的刚性强,大多用于机床主轴。

    主要适用的保持架:钢板冲压保持架(Z形)、铜合金切制保持架、销式保持架、合成树脂成形保持架

    主要用途:中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械。

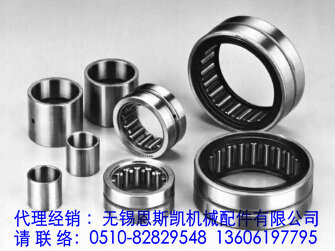

    6、实体外圈滚针轴承

    实体外圈滚针轴承进口滚针轴承图片

    有内圈轴承的基本结构与NU型圆柱滚子轴承相同,但由于采用滚针,体积可以缩小,并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用。
    主要适用的保持架:钢板冲压保持架
    主要用途:汽车发动机、变速器、泵、挖土机履带轮、提升机、桥式起重机、压缩机

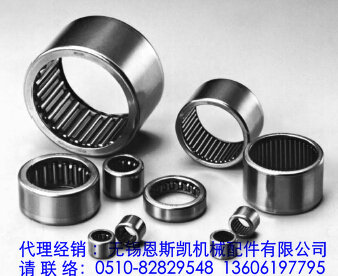

    7、冲压外圈滚针轴承

    冲压外圈滚针轴承进口滚针轴承图片

    冲压外圈滚针轴承的外圈是用薄钢板精密冲压成形,结构空间小,是具有较大负荷容量。适用于安装空间受到限制和壳体孔不宜作为滚道的场合。且压入座孔后不必进一步轴向定位。该类滚针轴承一般不用内圈,如果需要使用内圈,可从样本中选取。同穿孔型冲压外圈滚针轴承相比,封口型冲压外圈滚针轴承对轴端轴承部位的密封极为有效。脂润滑滚针轴承长期使用温度为-20°C-120°C。

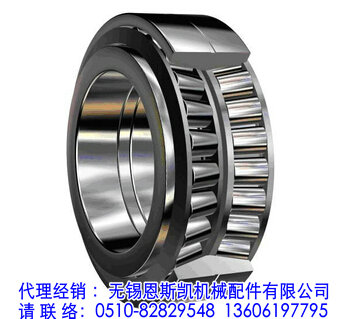

    8、圆锥滚子轴承(单列、双列、四列)

    圆锥滚子轴承单列圆锥滚子轴承图片进口轴承图片双列圆锥滚子轴承图片进口圆锥滚子轴承图片

    该类轴承装有圆台形滚子,滚子由内圈大挡边引导

    设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点,单列轴承可承受径向负荷与单向轴向负荷,双列轴承可承受径向负荷与双向轴向负荷,适用于承受重负荷与冲击负荷,按接触胸(α)的不同,分为小锥角、中锥角和大锥角三种型式,接触角越大轴向负荷能力也越大,外圈与内组件(内圈与滚子和保持架组件)可分离,便于装拆,后置辅助代号"J"或"JR"的轴承具有国际互换性,该类轴承还多使用英制系列产品。

    主要适用的保持架:钢板冲压保持架、合成树脂成形保持架、销式保持架。

    主要用途:汽车:前轮、后轮、变速器、差速器小齿轮轴。机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置。

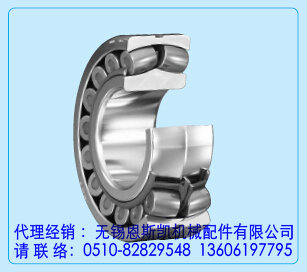

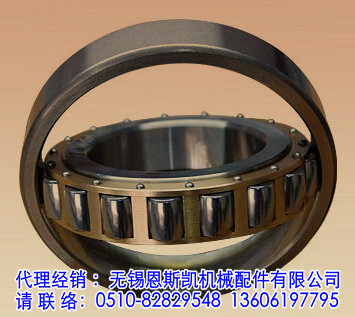

    9、单列调心球面滚子轴承、双列调心球面滚子轴承

    单列调心球面滚子轴承 单列调心球面滚子轴承双列调心球面滚子轴承进口轴承图片

    该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子,按内部结构的不同,分为R、RH、RHA和SR四种型式

    由于外圈滚道的圆弧中心与轴承中心一致,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正,可承受径向负荷与双向轴向负荷。特别是径向负荷能力大,适用于承受重负荷与冲击负荷,圆锥孔轴承通过使用紧固件或退卸套可使于轴上的装拆

    圆锥孔有以下两种(锥度):

    1:30(辅助代号:K30)……适用于240、241系列

    1:12(辅助代号:K)………适用于其他系列

    外圈上可开设油孔、油槽和定位销孔(一个)。内圈上也可开设油孔和油槽。

    主要适用的保持架:铜合金切制保持架、钢板冲压保持架、销式保持架、合成树脂成形保持架。

    主要用途:造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。

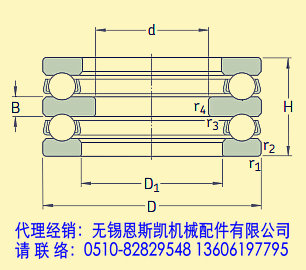

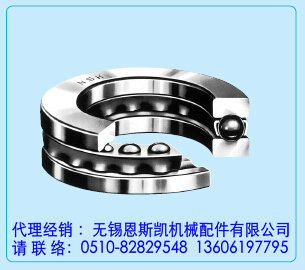

    10、向平面推力球轴承、双向平面推力球轴承

    单向平面推力球轴承双向平面推力球轴承进口轴承图片 双向平面推力球轴承图片进口推力球轴承图片

    由带滚道的垫圈形滚道圈与球和保持架组件构成

    与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈。双向轴承则将中圈秘轴配合,单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷(二者均不能承受径向负荷)。

    主要适用的保持架:钢板冲压保持架、铜合金或酚醛树脂切制保持架、合成树脂成形保持架

    主要用途:汽车转向销、机床主轴。

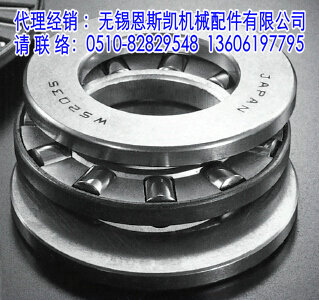

    11、平面推力圆柱滚子轴承

    平面推力圆柱滚子轴承进口轴承图片

    由垫圈形滚道圈(轴圈、座圈)与圆柱滚子和保持架组件构成。圆柱滚子采用凸面加工,因此滚子与滚道面之间的压力分布均匀,可承受单向轴向负荷,轴向负荷能力大,轴向刚性也强。

    主要适用的保持架:铜合金切制保持架

    主要用途:石油钻机、制铁制钢机械

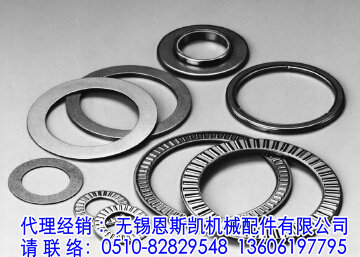

    12、平面推力滚针轴承

    平面推力滚针轴承进口轴承图片

    分离型轴承由滚道圈与滚针和保持架组件构成,可与冲压加工的薄型滚道圈(W)或切制加工的厚型滚道圈(WS)任意组

    合,非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承可承受单向轴向负荷 ,该类轴承占用空间小,有利于机械的紧凑设计大多仅采用滚针和保持架组件,而把轴及外壳的安装面作为滚道面使用。

    主要适用的保持架:钢板冲压保持、合成树脂成形保持架

    主要用途:汽车、耕耘机、机床等的变速装置

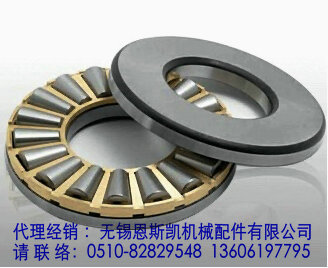

    13、推力圆锥滚子轴承

    推力圆锥滚子轴承进口轴承图片

    该类轴承装有圆台形滚子(大端为球面),滚子由滚道圈(轴圈、座圈)挡边准确引导,设计上使得轴圈和座圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点,单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷,双向轴承将中圈与轴配合,但由于采用间隙配合,因此必须用轴套等使中圈轴向定位主要适用的保持架:铜合金切制保持架

    主要用途:

    单向:起重机吊钩、石油钻机转环

    双向:轧钢机辊颈

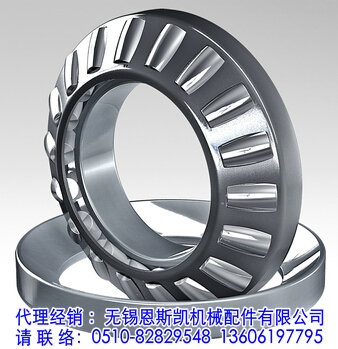

    14、推力调心球面滚子轴承

    推力调心球面滚子轴承进口轴承图片

    该类轴承中球面滚子倾斜排列,由于座圈滚道面呈球面,具有调心性能,因此可允许轴有若干倾斜,轴向负荷能力非常大,在承受轴向负荷的同时还可承受若干径向负荷,使用时一般采用油润滑。

    主要适用的保持架:铜合金切制保持架

    主要用途:水力发电机、立式电动机、船舶用螺旋桨轴、轧钢机轧制螺杆用减速机、塔吊、碾煤机、挤压机、成形机。

    有内圈轴承的基本结构与NU型圆柱滚子轴承相同,但由于采用滚针,体积可以缩小,并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用。

    主要适用的保持架:钢板冲压保持架

    主要用途:汽车发动机、变速器、泵、挖土机履带轮、提升机、桥式起重机、压缩机


    15、直线滑动导套衬套轴承

    进口直线轴承进口直线导套轴承进口直线衬套轴承图片

    直线滑动导套衬套是利用钢球的滚动来达到直线运动的装置。由于它利用简单的结构即可获得低摩擦的直线运动,因此被广泛应用于运输装置、食品机械、半导体制造装置等领域。

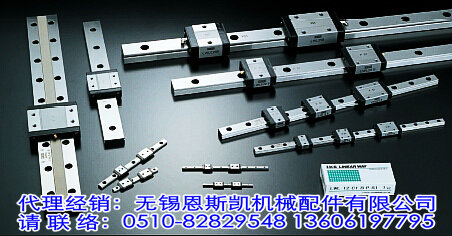

    16、直线导轨直线滑块轴承

    直线导轨滑块轴承线性导轨滑块线性滑轨滑块线性轨道滑块图片

    直线导轨滑块又称线轨、滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载, 同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。在大陆称直线导轨,台湾一般称线性导轨,线性滑轨。

    直线导轨可分为:滚轮直线导轨,圆柱直线导轨,滚珠直线导轨,三种,是用来支撑和引导运动部件,按给定的方向做往复直线运动。依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

    直线导轨滑块轴承的特点如下:

    ·简单合理的设计,实现了产品的高定位精度和低成本。

    ·低摩擦系数,实现了驱动系统的小型化和低成本。

    ·利用超高纯净度的材料和精湛的加工技术,使产品具有长期的高可靠性。

    ·产品具有互换性以及丰富的种类,可以保证短交货期。

    ·从滚珠导轨到滚子导轨,品种齐全,用户可以选用*********使用要求的产品。

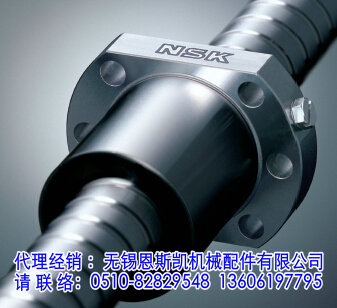

    17、滚珠丝杠轴承

    进口滚珠丝杠进口滚珠丝杠轴承图片

    滚珠丝杠轴承精密机床用滚珠丝杠轴承

    滚珠丝杠轴承精密车床用螺母回转用滚珠丝杠

    搬运机械搬送机械用滚珠丝杠轴承

    在丝杠轴和螺母之间装如滚珠而进行转动的单元就是滚珠丝杠。由于滚珠需要无限循环,所以作为最低需要的4 件构成部件除丝杠轴、螺母和滚珠之外,还需要循环部件。此结构产生的功能如下所述:
    ① 运动的变换: 由旋转运动变为直线运动(正运转)和将直线运动高效率的变为旋转运动(反运转)。
    ② 力的放大: 将小的旋转力(扭矩)放大成为大的推力。
    ③ 定位: 能够精确地确定直线方向的位置。

    滚珠丝杠轴承的用途:高速机床、精密车床、特殊环境、机器人、搬运搬送机械等。


    18、滚珠花键轴承

    滚珠花键轴承进口滚珠花键轴承图片

    滚珠花键是利用钢球的滚动的一种直线运动装置。
    滚珠花键由带有转送槽的花键轴和外筒构成。外筒内部装入保持器、侧环和钢球等,采用了可顺利滑动的设计和制作。
    滚珠花键的性能特点:
    1、负载容量较大、寿命较长
    由于轨道面研磨加工为接近钢球直径的R形状,提高了钢球的接触面积,提高了负载容量、延长了寿命。
    2、丰富的类型
    花键轴的轴径尺寸为4~100,外筒形状分为圆柱型、法兰型、滑块型,还可根据不同型号制作不锈钢型,可根据用途选择适当的类型。
    3、可实现高精度的扭矩传递
    轴和外筒的转送槽与钢球构成恰当的接触角,可以传达较大的扭矩。另外,通过施加予压,消除旋转方向的间隙,从而提高了刚性,可实现正确的旋转定位。
    4、使追加加工更简单
    滚珠花键采用了在圆轴上设置转送沟的形状,因此,安装时向轴端的加工更加简单。
    5、可实现高速运动·高速旋转。
    外筒小型紧凑,平衡性良好,在高速运转或高速旋转时也可充分发挥其性能。

    由于可以同时负载径向负荷和扭矩,所以广泛应用于运输装置和机器人等领域。,同时,滚珠花键因优良的摩擦特性使其广泛的运用于各种工业设备、精密仪器、精密数控机床。尤其是近年来,滚珠花键作为数控机床直线驱动执行单元,在机床行业得到广泛运用,极大的推动了机床行业的数控化发展。

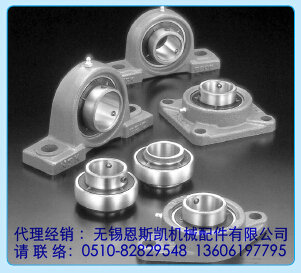

    19、带座轴承、轴承座用外球面轴承

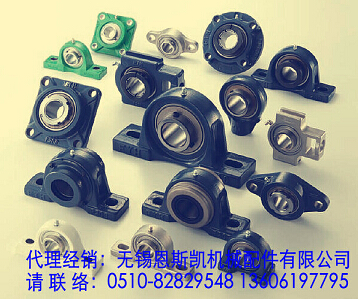

    带座轴承带座外球面轴承轴承座用外球面轴承 外球面带座轴承产品图片进口带座轴承图片

    带座外球面轴承,是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面,与带有球状内孔的进口轴承座安装在一起,结构形式多样,通用性和互换性好。
    同时,此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。轴承座一般是采用铸造成型,也可以生产不锈钢和工程塑料产品。

    常用座有立式座( P )、方形座(F)、凸台方形座( FS )、凸台圆形座( FC )、菱形座( FL)、环形座( C )、滑块座等( T )。
    应用范围:一般是矿山机械、工程机械 、冶金设备、 造纸机械、 食品机械、农业机械、运输机械、建筑机械等。


    20、轴承箱及其附件

    轴承箱轴承箱附件进口轴承箱立式轴承箱 轴承箱产品图片进口轴承箱图片

    是一种起支撑和润滑轴承作用的箱体零件。同时,承受设备在工作时产生的轴向和径向力。在有旋转轴的设备中,轴一般是由轴承支撑起来旋转的,轴承则安装在轴承箱中,轴承箱中注有润滑油,在工作过程中,使用轴承得到润滑。同时,轴在工作时所受到的各种力也会传递到轴承箱上,由轴承箱承载。

    轴承箱的材质一般为铸铁和铸钢,也可以提供不锈钢。

    轴承箱可以分为4种类型,标准型、大型、防尘型、异径型
    1)、标准型:一般广泛采用的型号,中型载荷用。
    2)、大   型:重负荷用,有2层密封。
    3)、防尘型:在标准型的基础上,综合油封及防尘盖设计,适用于尘埃和异物多的环境。
    4)、异径型:2侧孔径不同。

    轴承箱可广泛应用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、木工机械、矿山机械、农业机械、建筑机械、工业裁切机、输送设备、风机、自动化设备、工程机械等。

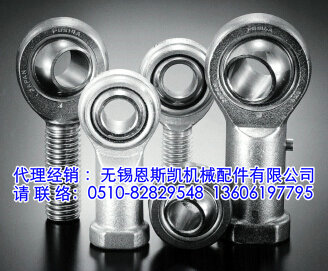

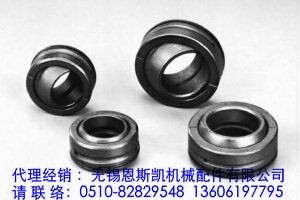

    21、关节轴承,杆端关节轴承

     进口关节轴进口杆端关节轴承  进口关节轴承进口杆端关节轴承

    关节轴承是球面滑动轴承,基本型是由具有球形滑动球面接触表面的内、外圈组成。

    关节轴承的分类:向心关节轴承、角接触关节轴承、杆端关节轴承、推力关节轴承,自润滑向心关节轴承、自润滑角接触关节轴承、自润滑杆端关节轴承、自润滑推力关节轴承

    关节轴承主要是由一个有外球面的内圈和一个有内球面的外圈组成,能承受较大的负荷。根据其不同的类型和结构,可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料,故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动,也可在一定角度范围内作倾斜运动,当支承轴与轴壳孔不同心度较大时,仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。

    关节轴承的球形滑动接触面积大,倾斜角大,同时还因为大多数关节轴承采取了特殊的工艺处理方法,如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等。因此有较大的载荷能力和抗冲击能力,并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点,即使安装错位也能正常工作。

    关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。

    应用行业有:工程液压油缸、锻压机床、工程机械、自动化设备、汽车减震器、水利机械、专业机械等行业


    22、专用种类轴承、专用型号轴承


    1)铁路机车用轴承、铁路列车用轴承

    铁道车辆用轴承铁路机车用轴承火车用轴承

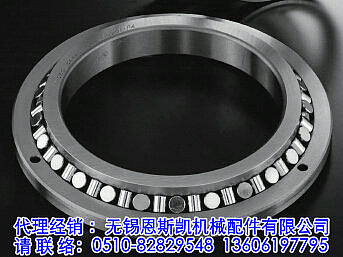

    2) 交叉滚子轴承

    交叉滚子轴承图片进口交叉滚子轴承图片 交叉滚子轴承图片进口交叉滚子轴承图片

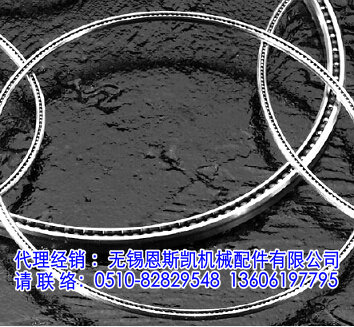

    3)超薄壁球轴承

    超薄壁球轴承专用轴承图片

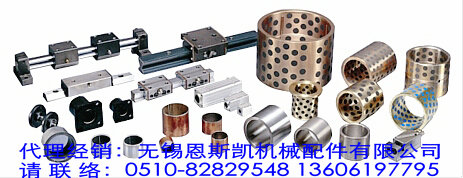

    4)复合自润滑轴承

    复合自润滑轴承自润滑进口轴承图片

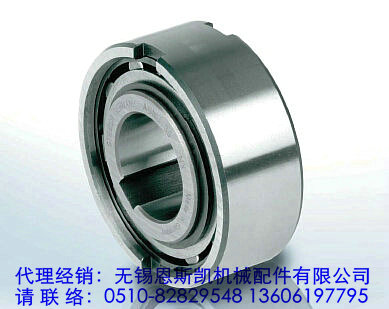

    23、单向离合器进口轴承

    单向离合器轴承图片进口轴承图片


    24、超级清洁进口轴承

    超级清洁进口轴承图片超净进口轴承图片


    25、进口轴承相关产品

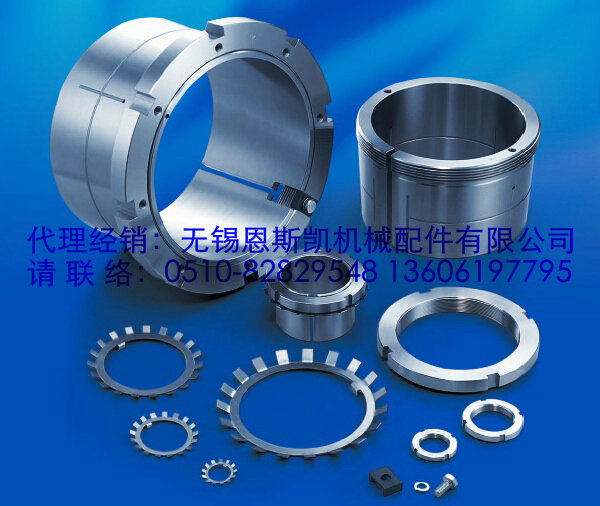

    1、进口轴承用附件:紧定套、退卸套、锁紧螺母、止动垫圈及挡块

    进口轴承用紧定套退卸套锁紧螺母止动垫圈及挡块图片

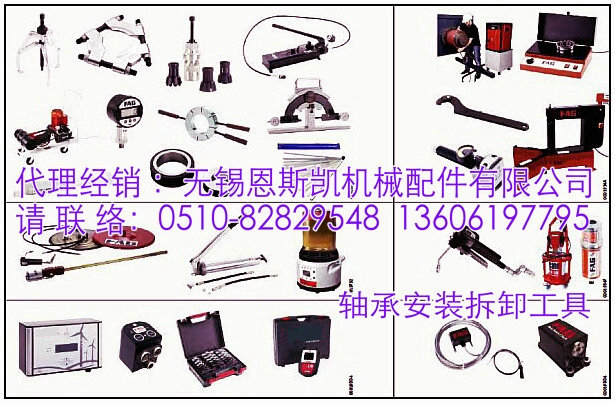

    2、进口轴承安装拆卸工具:轴承电感应加热器、冷态安装工具、三爪拉姆、扳手、测温仪器,对中仪器等

    进口轴承安装拆卸工具-轴承电感应加热器、冷态安装工具、三爪拉姆图片

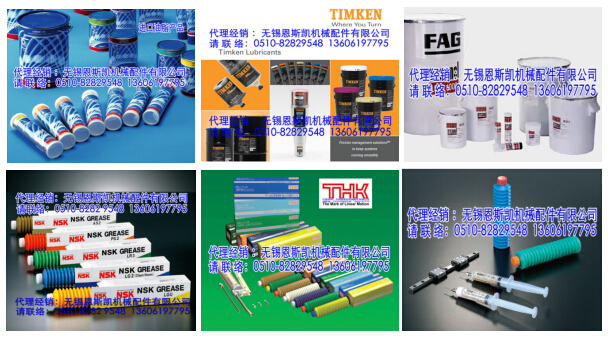

    3、进口轴承润滑产品:进口油脂润滑脂、进口注油工具

    进口油脂进口润滑脂图片进口轴承油脂图片

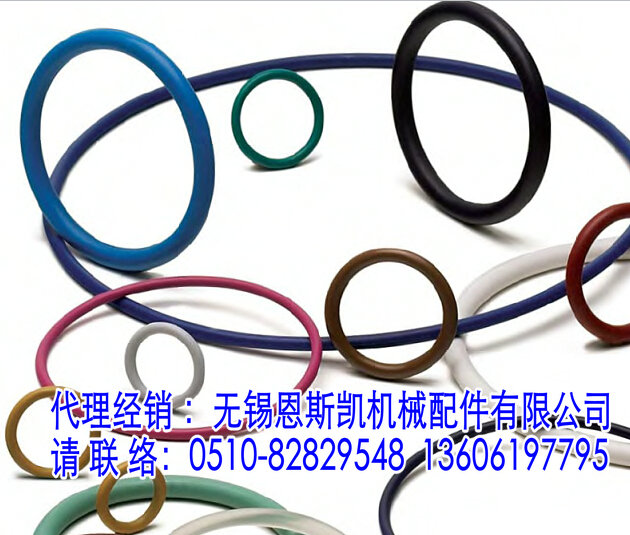

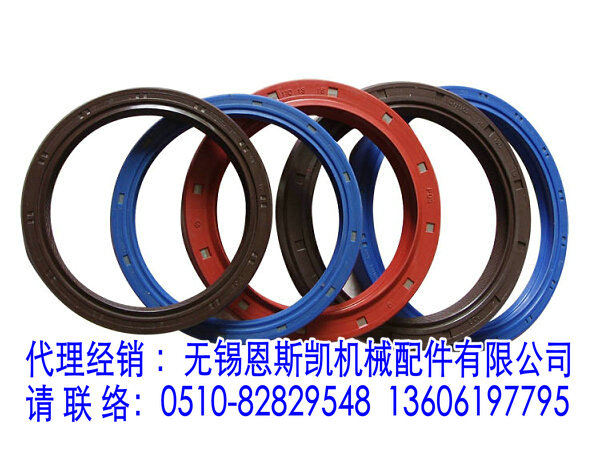

    4、进口轴承密封产品:进口油封骨架油封、进口O型圈密封圈

    进口O型圈密封圈图片进口O型圈图片

    进口油封骨架油封图片进口油封图片

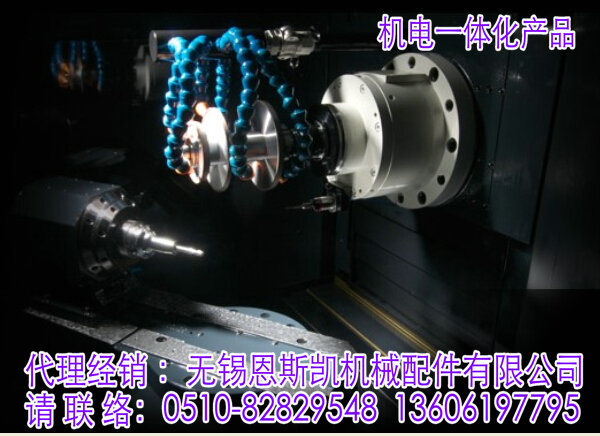

    5、进口机电一体化产品

    进口机电一体化产品图片

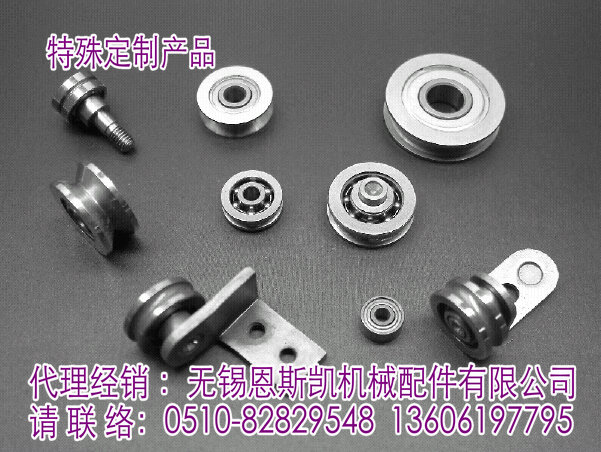

    6、特殊定制产品

    特殊种类轴承、特殊型号轴承、特殊定制轴承


    ---------------------------------------------------------------------------------------------------------------------

    无锡恩斯凯机械配件有限公司代理经销的世界著名进口轴承品牌LOGO(部分):

    世界名牌进口轴承著名进口轴承品牌LOGO进口轴承品牌图片品牌LOGO图片


    代理经销的世界著名进口轴承品牌:

    NSK轴承进口轴承 NTN轴承进口轴承 NACH轴承I进口轴承 KOYO轴承进口轴承 THK轴承进口轴承 IKO轴承进口轴承 NB轴承进口轴承 IJK轴承进口轴承 EASE轴承进口轴承 ASAHI轴承进口轴承 FYH轴承进口轴承 TSUBAKI轴承进口轴承 SKF轴承进口轴承 INA轴承进口轴承 FAG轴承进口轴承 STAR轴承进口轴承 RHP轴承进口轴承 JMC轴承进口轴承 KBC轴承进口轴承 KLS轴承进口轴承 JIB轴承进口轴承 MTR轴承进口轴承 SYI轴承进口轴承 KSK轴承进口轴承 TSK轴承进口轴承 MRK轴承进口轴承 TIMKEN轴承进口轴承 FAFNIR轴承进口轴承 TORRINGTON轴承进口轴承 EZO轴承进口轴承 WTW轴承进口轴承 JAF轴承进口轴承 YKK轴承进口轴承 KSM轴承进口轴承 MTR轴承进口轴承 OZAK轴承进口轴承 DKF轴承进口轴承 CS轴承进口轴承 NBR轴承进口轴承 URB轴承进口轴承 JTC轴承进口轴承 GP轴承进口轴承 ORS轴承进口轴承 MPZ轴承进口轴承 GLH轴承进口轴承 SBC轴承进口轴承 IBC轴承进口轴承 GPZ轴承进口轴承 GMB轴承进口轴承 FUJI轴承进口轴承 AKS轴承进口轴承 MORSE轴承进口轴承 SLF轴承进口轴承 SNR轴承进口轴承 KYK轴承进口轴承 FCK轴承进口轴承 HIC轴承进口轴承 IKS轴承进口轴承 DADIO轴承进口轴承 JNS轴承进口轴承 NOK轴承进口轴承 ISC轴承进口轴承 ISB轴承进口轴承 SNR轴承进口轴承 NPR轴承进口轴承 WTC轴承进口轴承 HEPHAIST轴承进口轴承 SJK轴承进口轴承 ISC轴承进口轴承 ISK轴承进口轴承 ASK轴承进口轴承 TOK轴承进口轴承 KWK轴承进口轴承  NDC轴承进口轴承 NDG轴承进口轴承 KAYDON轴承进口轴承 GMN轴承进口轴承 ZKL轴承进口轴承 RHP轴承进口轴承 SNFA轴承进口轴承 MCGILL轴承进口轴承 STIEBER轴承进口轴承 HAWIN轴承进口轴承 ABBA轴承进口轴承 CPC轴承进口轴承 KBS轴承进口轴承 SAMICK轴承进口轴承 SPC轴承进口轴承 OEM轴承进口轴承 DODGE进口轴承及其相关产品。


    无锡恩斯凯机械配件有限公司

    ——中国大陆地区代理经销进口轴承品牌最全、进口轴承品种最多,进口轴承资料最丰富的专业公司。


    更多进口轴承相关资讯,欢迎垂询!

    -------------------------------------------------

    用名牌进口轴承,领略完美精神!
